In Bauprojekten, insbesondere im Stahlbetonbau nach deutschen und europäischen Normen, werden verschiedene Planarten parallel verwendet. Dennoch ist der Unterschied zwischen Positionsplan, Schalplan, Bewehrungsplan und Architekturplan nicht immer klar.
Ein gutes Verständnis dieser Pläne ist entscheidend, um Fehler zu vermeiden, die Zusammenarbeit zu verbessern und eine reibungslose Ausführung auf der Baustelle sicherzustellen.

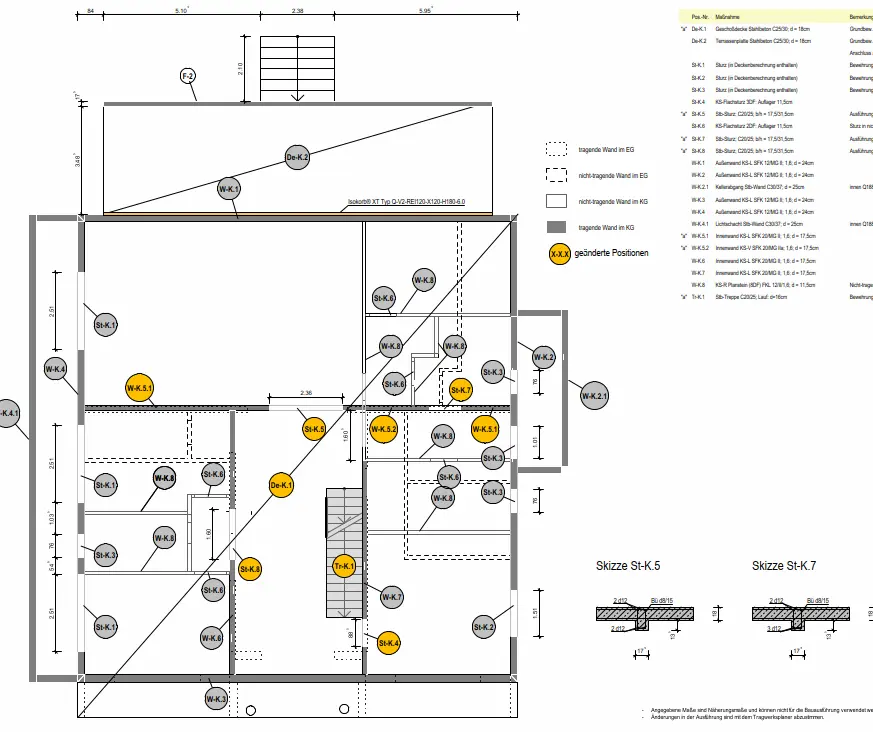

1. Was ist ein Positionsplan?
Der Positionsplan bildet die Grundlage der Tragwerksplanung.
Hauptfunktionen:
- Darstellung aller tragenden Bauteile (Balken, Stützen, Decken, Wände)
- Übersicht über die Konstruktion in horizontaler und vertikaler Richtung
- Orientierung für Ingenieure und Fachplaner
👉 Der Positionsplan dient als Basis für die Erstellung von Schal- und Bewehrungsplänen.

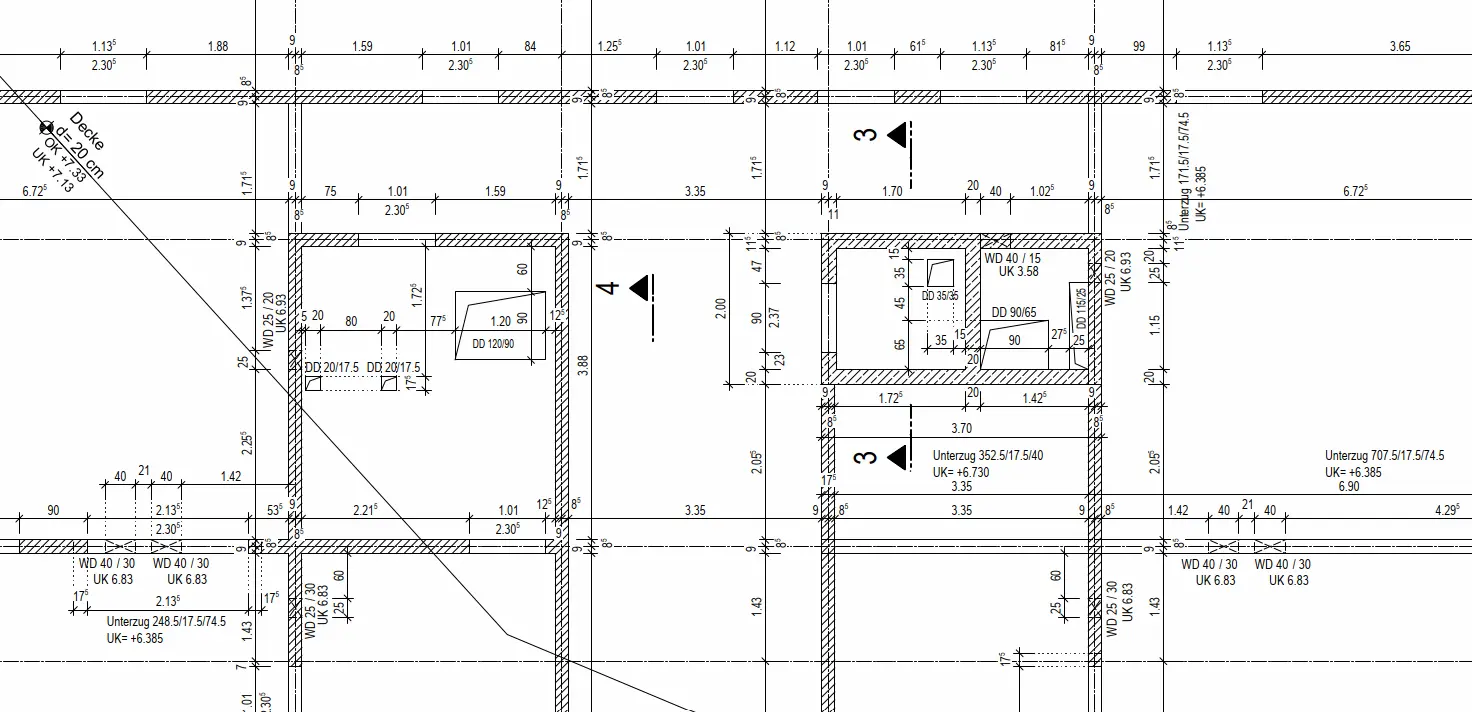

2. Was ist ein Schalplan?
Der Schalplan beschreibt die Geometrie des Bauwerks und ist die Grundlage für die Betonarbeiten.
Hauptfunktionen:
- Darstellung von Form und Abmessungen der Bauteile
- Grundlage für die Ausführung der Schalung auf der Baustelle
- Erstellung basierend auf:
- Architekturplänen
- Tragwerksplanung (Positionsplan)
👉 Der Schalplan stellt sicher, dass das Bauwerk maßgenau und korrekt umgesetzt wird.

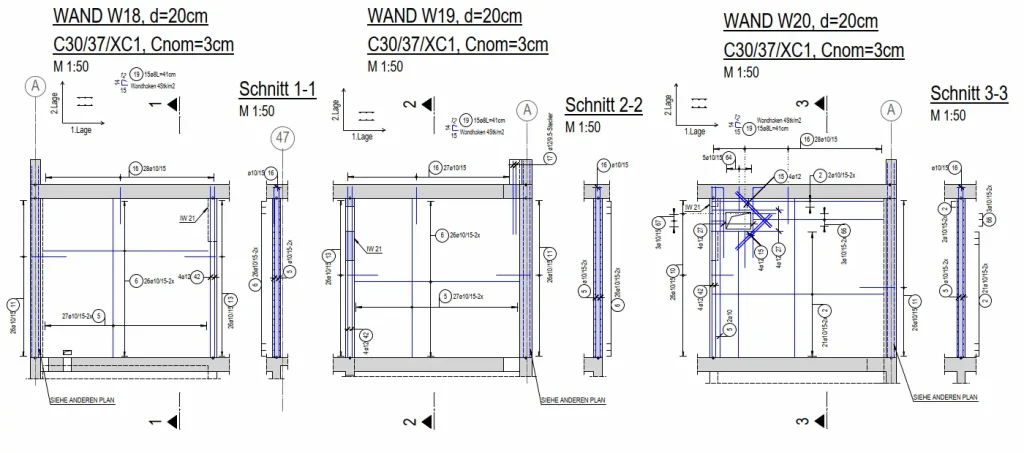

3. Was ist ein Bewehrungsplan?
Der Bewehrungsplan ist eine der wichtigsten Detailzeichnungen im Stahlbetonbau.
Hauptfunktionen:
- Festlegung der Bewehrung (Durchmesser, Abstände, Lage)
- Angaben zu:
- Verankerungen
- Übergreifungen
- Bewehrungsführung in kritischen Bereichen
- Sicherstellung der Tragfähigkeit der Konstruktion
👉 Der Bewehrungsplan ist entscheidend für die Sicherheit und Dauerhaftigkeit des Bauwerks.

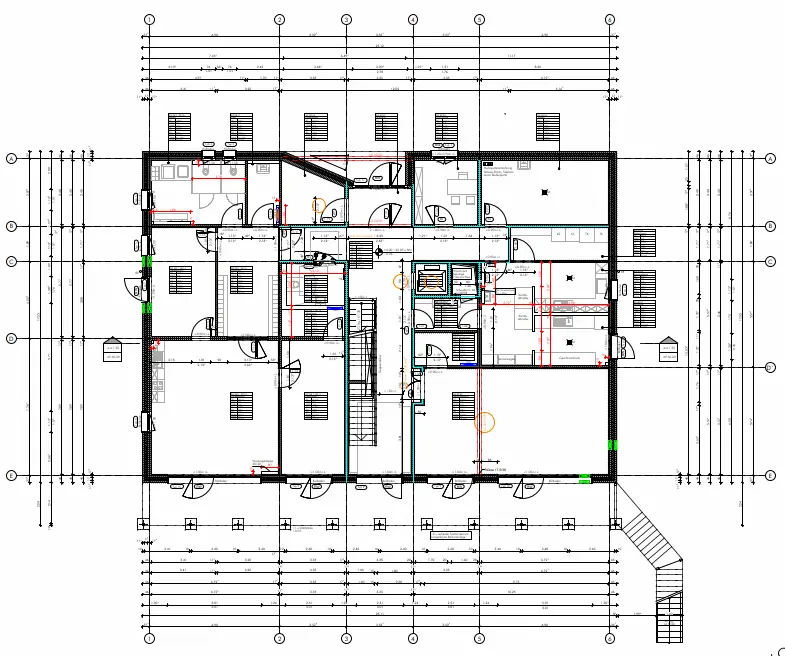

4. Was ist ein Architekturplan?
Der Architekturplan definiert die räumliche Gestaltung und Nutzung des Gebäudes.
Hauptfunktionen:
- Darstellung von Grundrissen, Schnitten und Ansichten
- Grundlage für Genehmigungsverfahren
- Basis für alle weiteren Fachplanungen (Statik, MEP etc.)
👉 Der Architekturplan bildet die konzeptionelle Grundlage des Projekts.
5. Unterschiede im Überblick
| Planart | Hauptaufgabe | Zweck |
|---|---|---|
| Positionsplan | Übersicht der Tragstruktur | Grundlage der Statik |
| Schalplan | Geometrie der Konstruktion | Ausführung der Schalung |
| Bewehrungsplan | Detail der Bewehrung | Tragfähigkeit & Sicherheit |
| Architekturplan | Gestaltung & Nutzung | Planung & Genehmigung |
6. Warum ist die Unterscheidung wichtig?
In der Praxis entstehen viele Probleme durch:
- Unklare Abgrenzung der Planarten
- Fehlende Koordination zwischen Architektur und Tragwerk
- Unzureichend verständliche Ausführungspläne
👉 Ein klares Verständnis führt zu:
- Weniger Planungsfehlern
- Effizienterer Kommunikation
- Reibungsloser Bauausführung
7. Unsere Leistungen im Bereich Schal- und Bewehrungsplanung
Wir unterstützen Ingenieurbüros und Bauunternehmen bei der Erstellung von:
für Projekte in:
- Deutschland
- Österreich
- Polen
- sowie weiteren europäischen Ländern
Unsere Leistungen basieren auf deutschen Normen (DIN / Eurocode) und legen besonderen Wert auf:
- Technische Genauigkeit
- Klare und verständliche Darstellung
- Praktische Umsetzbarkeit auf der Baustelle
8. Fazit
Jede Planart erfüllt eine eigene Aufgabe – erst im Zusammenspiel entsteht eine vollständige und ausführbare Planung.
👉 Eine gute Planung ist nicht nur technisch korrekt, sondern auch klar, koordiniert und auf der Baustelle problemlos umsetzbar.
